Martillo de fondo DTH de alta presión con válvula de pie

Es un tipo de martillo de fondo DTH sin válvula de alta presión de aire con válvula de pie.
Las funciones principales son las siguientes:
Distribución de aire sin válvula. Más confiable
Diseño simple de pistón. Larga vida útil.
Más eficiente en la transmisión energética, con rapidez de perforación, bajo consume de aire y aceite.
Menos piezas internas, estructura simple, menor rango de fallas y más fácil de mantener ya que todas las piezas poseen tratamiento térmico.
Fácil de desensamblar ya que la unión de tope, portabrocas y el cilindro externo están conectados a diferentes roscas.

Comentarios

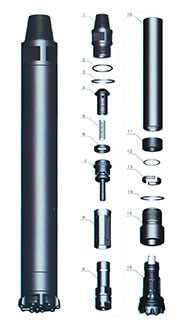

 Descripción del ítem Peso(kg)
1 Unión de tope KD35 KD45 KD55 KD65 KD85
2. Junta tórica de la union de tope 4.20 6.50 15.00 20.00 41.00
3. Anillo de fuga 0.01 0.01 0.01 0.02 0.02
4. Válvula anti retorno 0.01       0.2
5. Muelle 0.20 0.42 1.00 1.00 1.50
6. Amortiguador de compresión 0.02 0.04 0.04 0.04 0.10
7. Distribuidor de aire 0.04 0.04 0.08 0.08 0.42
8. Cilindro interno 1.40 2.20 3.70 5.00 12.50
9. Pistón 1.60 2.30 4.50 5.00 8.60
10. Cilindro externo 5.40 9.00 15.50 23.60 41.00
11. Mango guiado 9.50 15.0 30.00 36.80 62.00
12. Junta tórica de anillo de tope       2.10 9.60
13. Anillo de tope 0.01 0.01 0.01 0.02 0.02
14. Anillo de fuga 0.20 0.20 0.30 0.60 1.20
15. Porta broca 0.01       0.20
16. Broca 1.95 3.50 6.40 6.00 17.50
5.00 9.00 16.00 26.00 40.00
Datos técnicos
Modelo KD35 KD45 KD55 KD65 KD85
Largo (sin broca) 930 mm 1030 mm 1214 mm 1248 mm 1482 mm
Peso (sin broca) 25.00 kg 39.00 kg 76.50 kg 100.00 kg 188.00 kg
Diámetro externo Φ82 mm Φ99 mm Φ126 mm Φ142 mm Φ144 mm Φ146 mm Φ148 mm Φ180/Φ185 mm
Vástago de barreno DHD3.5 COP44/DHD340 COP54/DHD340 COP64/DHD360 COP84/DHD380
Medida de perforación Φ90-Φ110mm Φ110-Φ135mm Φ135-Φ1155mm Φ155-Φ190mm Φ195-Φ254mm
Rosca de empalme API 2 3/8" Reg API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Presión de trabajo 1.0-1.5 Mpa 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3 Mpa
Índice de presión a 17 Bar 28 HZ 27 HZ 25 HZ 23 HZ 27 HZ
Velocidad de rotación recomendada 25-40 r/min 25-40 r/min 20-35 r/min 20-30 r/min 20-30 r/min
Consumo de aire 1.0Mpa:4.5 m³/min 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.5Mpa:9.0 m³/min 1.8Mpa:10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min

2.4Mpa:15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
Comentarios

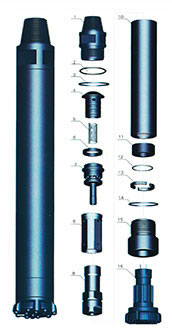

 Descripción KSD4 KSD5 KSD6 KSD8
1. Unión de tope 6.50 15.00 20.00 41.00
2. Junta tórica de unión de tope 0.01 0.01 0.01 0.02
3. Anillo de fuga 0.01

0.20
4. Válvula anti retorno 0.42 1.00 1.00 1.50
5. Muelle 0.04 0.10 0.05 0.01
6. Amortiguador de compresión 0.04 0.05 0.10 0.42
7. Distribuidor de aire 2.20 3.50 5.00 12.50
8. Cilindro interno 2.50 4.20 5.00 8.60
9. Pistón 9.00 15.50 24.00 42.00
10. Cilindro externo 15.60 25.00 35.00 65.00
11. Junta tórica del anillo de tope 0.02 0.01 0.01 0.05
12. Anillo de tope 0.20 0.50 0.50 1.20
13. Mango guiado

1.50 3.40
14. Anillo de fuga 0.01


15. Porta brocas 4.00 7.50 7.50 15.50
16. Brocas 9.60 15.60 25.80 37.00
Datos técnicos
Modelo KSD4 KSD5 KSD6 KSD8
Largo (sin broca) 1084 mm 1175 mm 1261 mm 1463 mm
Peso (sin broca) 40.50 kg 72.50 kg 100.00 kg 192.00 kg
Diámetro externo Φ99 mm Φ126 mm Φ142 mm-Φ144 mm Φ146 mm-Φ148 mm Φ180 选配 / Φ185 mm
Vástago de barreno SD4 SD5 SD6 SD8
Medida de perforación Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ190mm Φ195-Φ254mm
Rosca de empalme API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Presión de trabajo 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3.0 Mpa
Índice de presión a 17 Bar 27 HZ 25 HZ 23 HZ 20 HZ
Velocidad de rotación recomendada 25-40 r/min 20-35 r/min 20-30 r/min 5-25 r/min
Consumo de aire 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.8Mpa10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
2.4Mpa15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
Comentarios
 Descripción KQL4 KQL5 KQL6 KQL8
1. Unión de tope 6.50 15.00 20.00 41.00
2. Junta tórica de unión de tope 0.01 0.015 0.02 0.02
3. Anillo de fuga


0.30
4. Válvula anti retorno 0.42 1.00 1.00 1.50
5. Muelle 0.04 0.10 0.10 0.10
6. Amortiugador de compresión 0.04 0.10 0.10 0.42
7. Distribuidor de air 2.20 3.50 6.00 13.00
8. Cilindro interno 2.30 4.20 5.00 8.60
9. Pistón 9.00 19.00 23.50 41.00
10. Cilindro externo 16.50 24.60 31.00 60.00
11. Mango guiado
0.90 1.00 2.20
12. Junta tórica del anillo 0.01 0.01 0.02 0.02
13. Anillo de tope 0.30 0.40 0.60 1.20
14. Anillo de fuga


0.30
15. Portabrocas 3.00 4.60 5.40 12.00
16. Brocas 9.50 15.50 24.60 35.00
Datos técnicos
Modelo KQL4 KQL5 KQL6 KQL8
Largo (sin broca) 1097 mm 1156 mm 1212 mm 1465 mm
Peso (sin broca) 41.00 kg 73.00 kg 95 kg 182.00 kg
Diámetro externo Φ99 mm Φ126 mm Φ142 mm Φ144mm Φ146 mm Φ148 mm Φ180 mm
Vástago de barreno QI40 QI50 QI60 QI80
Medida de perforación Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ190mm Φ195-Φ254mm
Rosca de empalme API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 2 7/8" IF API 4 1/2" Reg
Presión de trabajo 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3.0 Mpa
Índice de presión a 17 Bar 27 HZ 25 HZ 23 HZ 20 HZ
Velocidad de rotación recomendada 25-40 r/min 25-40 r/min 20-30 r/min 15-25 r/min
Consumo de aire 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.8Mpa:10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
2.4Mpa:15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
