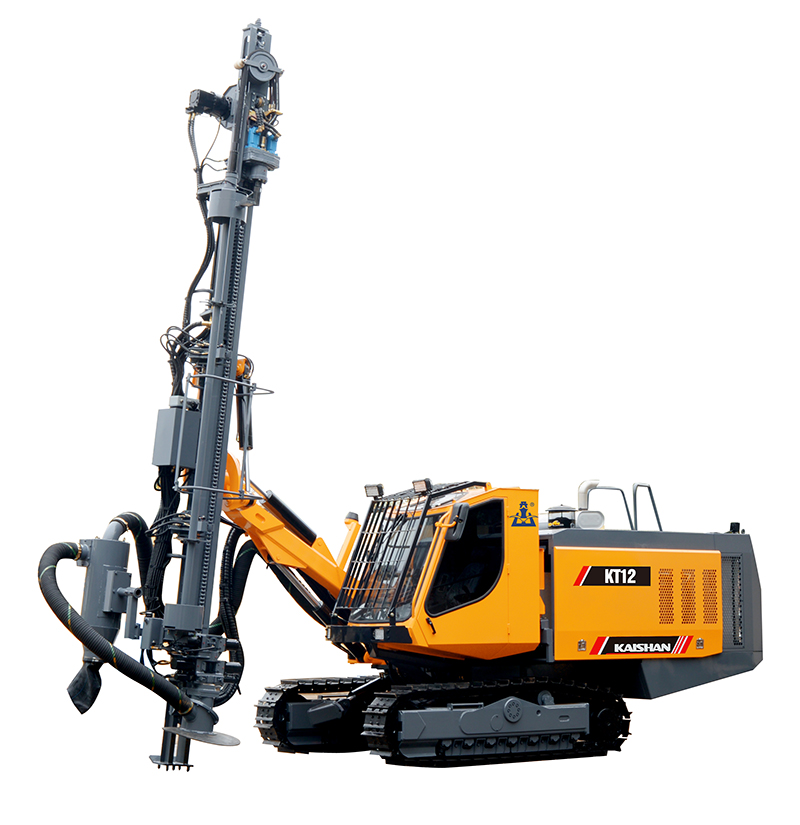

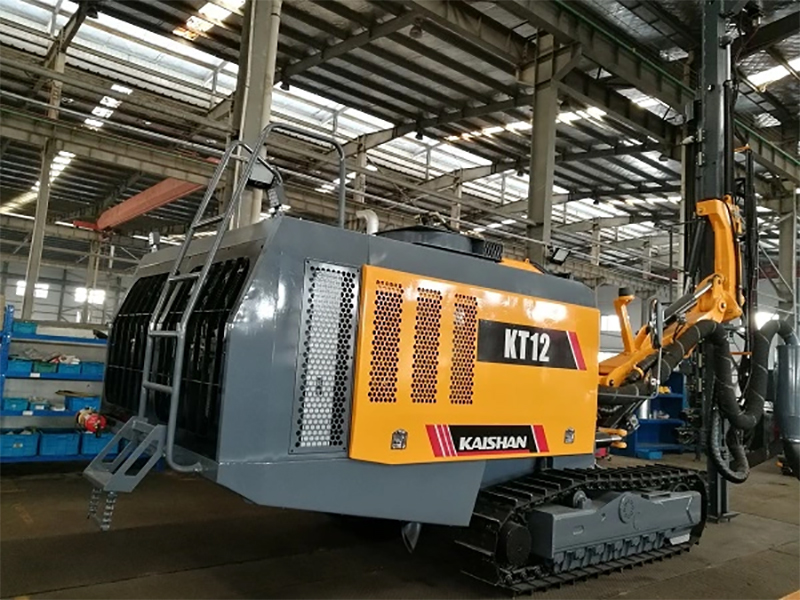

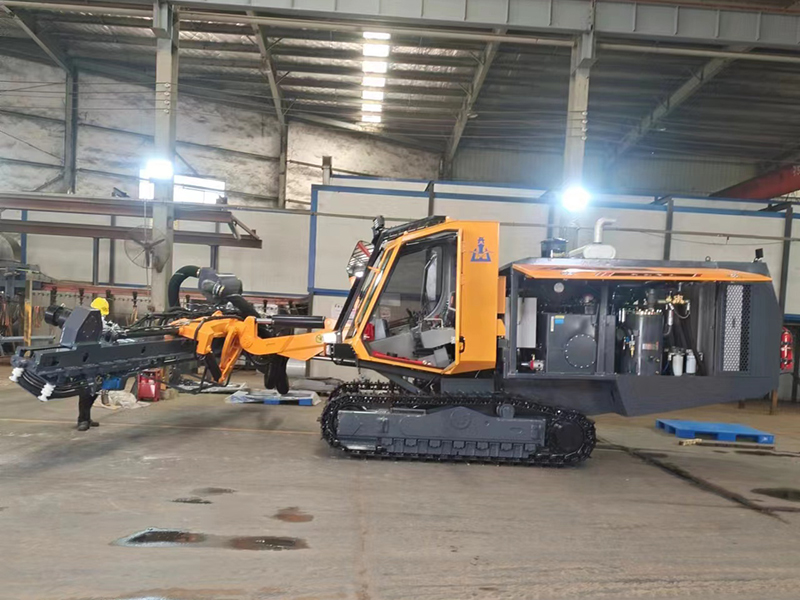

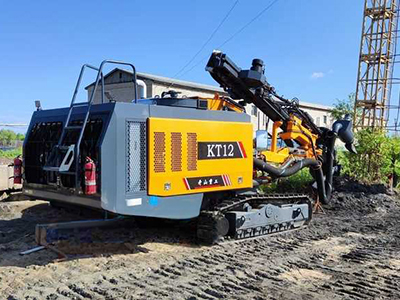

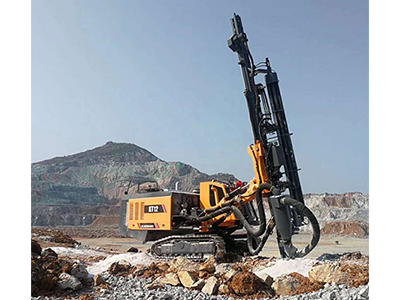

El equipo de perforación de superficie con compresor de aire KT12 funciona con un motor diésel de alta potencia Cummins conforme a los estándares de emisiones de tercera fase de China, y dos terminales de salida que pueden accionar tanto el sistema del tornillo de compresión y el sistema de transmisión hidráulica. Esta maquinaria puede perforar orificios verticales, horizontales e inclinados de 90 a 125mm de diámetro y se utiliza principalmente en operaciones a cielo abierto en minas, para orificios de voladura, y de precorte. Asimismo, este dispositivo de perforación a cielo abierto cuenta con un sistema de manipulación de columna automático y una columna de perforación modular lubricante, por lo que necesita un solo operador ya que este debe realizar menos operaciones. Las principales acciones de control están integradas en un controlador fácil de usar. Cuenta con un sistema antibloqueo, y se pueden agregar ángulos de perforación opcionales e indicación de profundidad, para simplificar y mejorar la calidad de la perforación. Además, para proporcionar un ambiente cómodo para el operador, esta perforadora de superficie posee una cabina espaciosa, sistema de recolección de polvo, aire acondicionado de alta potencia y sistema de audio estéreo.
Parámetros técnicos
Dimensiones de transporte (L×An×Alt)
9100*2450*3200 mm
Peso
15000Kg
Dureza de la roca
f=6-20
Diámetro de perforación
115-152mm
Distancia al suelo
420mm
Ángulo de nivelación de la oruga
10°arriba, 10°abajo
Velocidad de desplazamiento
0-3Km/h
Capacidad de ascenso
25°
Tracción
120KN
Par
3200Nm
Velocidad de rotación
0-100rpm

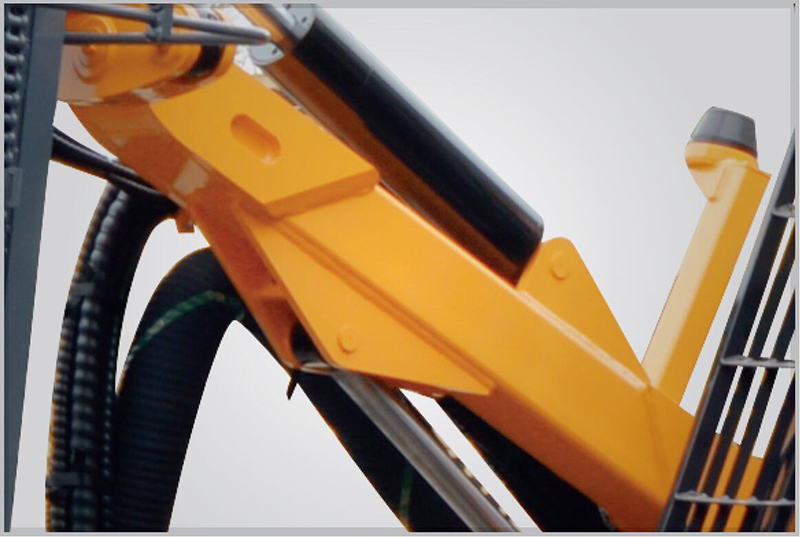

Ángulo de elevación del brazo de perforación
Arriba 47°, abajo 20°
Ángulo de oscilación del brazo de perforación
Arriba 50°, izquierda 21°
Ángulo de oscilación del carro
Derecha 95°, izquierda 35°
Ángulo de oscilación de la barra
114°
Carrera de compensación
1353mm
Carrera útil
4490mm
Fuerza de propulsión máxima
25KN

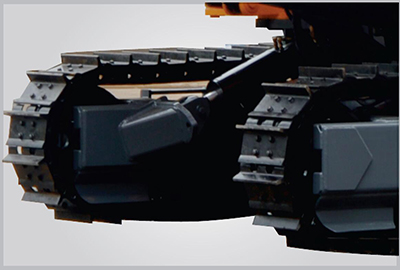

Método de propulsión
Oruga
Profundidad de la perforación moderada
28m
Cantidad de varillas
6+1
Especificaciones de la varilla de perforación
Φ89x4000 mm
Martillo DTH
K4、K5
Motor
QSL8.9-C360-30 / QSL8.9-C360-30 Cummins
Cantidad de cilindros
6
Potencia de salida
265KW/2200rpm
Bomba hidráulica
5* bomba de engranajes
Compresor de tornillo
zhejiang Kaishan
Capacidad de aire
19m3/min
Presión de aire
19.5Bar
Sistema de control del desplazamiento
Piloto hidráulico
Sistema de control de la perforación
Piloto hidráulico
Antibloqueo
Antibloqueo electrohidráulico automático
Voltaje
24V, DC

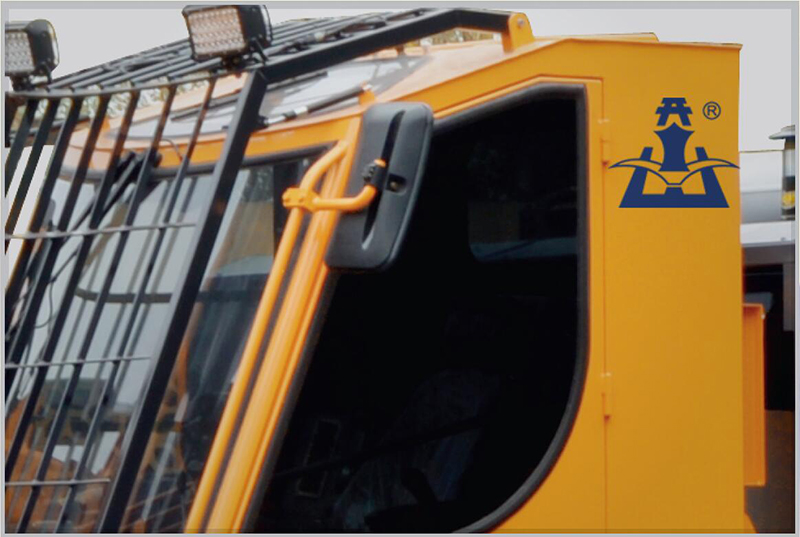

Cabina de seguridad
Conforme a las normas ROPS & FOPS
Ruido interior
Por debajo de 85dB (A)
Asiento
Ajustable
Aire acondicionado
Temperatura estándar
Entretenimiento
Radio +Mp3
Otras características

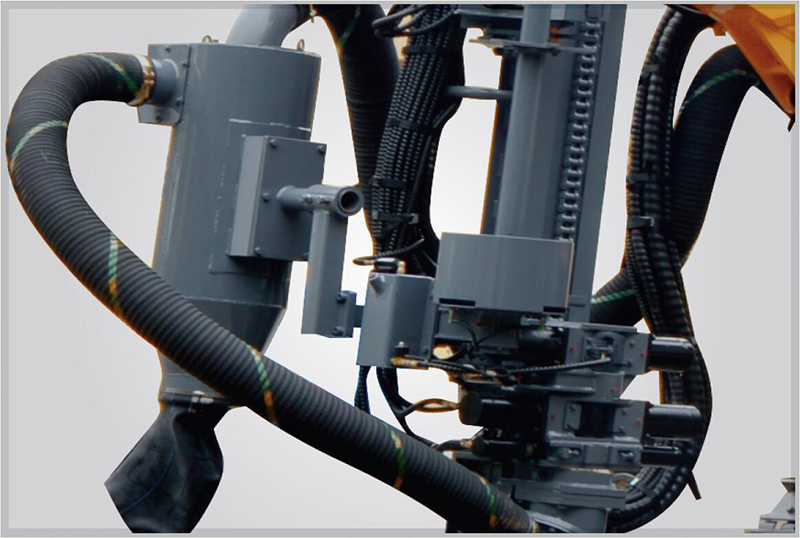

Sistema de recolección de polvo de alta eficiencia
